inn-005

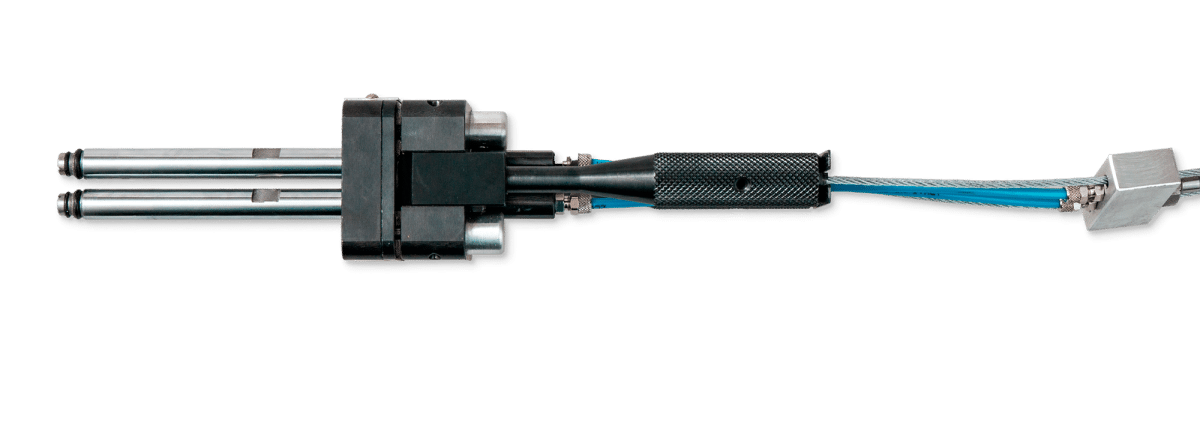

Attrezzatura per prova tenuta universale

Viene applicata in modo semplice al rubinetto, al fine di collaudarne la tenuta della cartuccia o dell’intera fusione.

	A	B	C	D	E
inn·005/16	10÷16mm	10x1	110mm	300	4mm
inn·005/16-b	10÷16mm	8x1	110mm	300	4mm
inn·005/23	16÷23mm	10x1	110mm	300	4mm
inn·005/23-b	16÷23mm	8x1	110mm	300	4mm

	A	B	C	D	E
inn·005/16	10÷16mm	10x1	110mm	300	4mm
inn·005/16-b	10÷16mm	8x1	110mm	300	4mm
inn·005/23	16÷23mm	10x1	110mm	300	4mm
inn·005/23-b	16÷23mm	8x1	110mm	300	4mm

inn-005 inserita e pronta al collaudo

L’attrezzatura per prova tenuta universale è un attrezzo innovativo che viene applicato in modo estremamente semplice al rubinetto, al fine di collaudarne la tenuta della cartuccia o dell’intera fusione.

L’attrezzo è stato concepito per il collaudo manuale su piccoli lotti di produzione, in modo da eliminare la realizzazione di apposite maschere e ridurre i tempi di collaudo e riattrezzaggio.

Nell’utilizzo tipico viene appesa tramite bilanciere e non necessita di alcuna manutenzione, tranne l’eventuale sostituzione periodica degli O-Ring di tenuta.

L’utilizzo dell’attrezzatura è agevolato dalla sua escursione.

Taratura

I giochi fra gli O-Ring di tenuta si riscontrano solo nella prime 30/40 ore di lavoro per un normale accoppiamento delle parti meccaniche. Per l’eliminazione dei giochi è sufficiente tenere bloccato il dado auto bloccante da 8mm con l’apposita chiave ad attrezzatura aperta e agire con un cacciavite piatto sulla testa del tirante fin quando gli O-Ring e rondella intermedia perdono il gioco.

Garanzia

L’attrezzatura é garantita per due anni a condizione che venga utilizzata correttamente e che non venga manomessa o modificata con componenti non originali. Utilizzatela solo con aria o gas leggeri
NON immergetela in acqua o elementi corrosivi

Manutenzione

Sostituire gli O-Ring solo con quelli indicati in modo periodico avendo cura di usare del grasso così da ottimizzarne e garantirne la durata:
(inn·001 – 10mm) O.R. 5,23 x 2,62. O.R. 4,48 x 1,78
(inn·001 – 8mm) O.R. 3,6 x 2,4. O.R. 3,5 x 1,5

Avvertenze

La prova di collaudo é stata effettuata con aria e gas leggeri alla pressione di 8 bar, valori superiori non danneggiano i componenti ne creano un pericolo per l’operatore ma non garantiscono l’efficienza della tenuta. Se l’attrezzatura non viene utilizzata per un lungo periodo è consigliato lubrificare i movimenti e riporla in un ambiente asciutto
